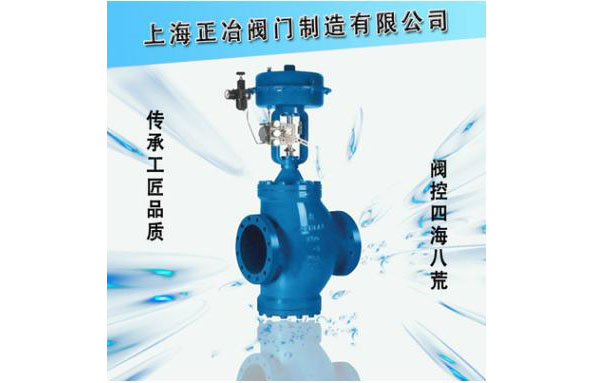

ZJHN氣動薄膜雙座調節閥
 |
 |
 |
ZJHN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性、拆裝方便等優點。廣泛應用于控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
氣動雙座調節閥 主要零件材料
零件名稱 | 材料 | 溫度范圍 |
閥體上閥蓋 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
閥芯、閥座 | 1Cr18Ni9 | -250～550℃ |
0Cr18Ni12Mo2Ti | -250～550℃ | |
填 料 | 聚四氟乙烯 | -40～200℃ |
膜 片 | 丁晴橡膠夾增強滌淪織物 | |
壓縮彈簧 | 60Si2Mn | |
膜 蓋 | A3 |
氣動雙座調節閥 主要技術參數
公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | ||
額定流量系數kv | 10 | 16 | 25 | 40 | 63 | 100 | 250 | 250 | 400 | 630 | 100 | 1600 | 2700 | ||
公稱壓力MPa | 1.6 4.0 6.4 | ||||||||||||||
行 程mm | 16 | 25 | 40 | 63 | 100 | ||||||||||
介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | ||||||||||||||
流量特性 | 直線、等百分比 | ||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||||
閥體 | PN | 1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||||
4.0,6.0 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | ||||||||||||||
可調比 | 30:1 | ||||||||||||||
氣源接頭 | M16×1.5 | ||||||||||||||
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
氣動雙座調節閥 執行機構
型 號 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
面積cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
彈簧范圍KPa | 20～100(標準)；20～100、40～200、20～60、60～100、80～240 | |||||
氣動雙座調節閥 性能指標
項目 | 指標值 | |
基本誤差％ | 不帶定位器 | ±5.0 |
帶定位器 | ±1.0 | |
回差％ | 不帶定位器 | 3.0 |
帶定位器 | 1.0 | |
死區％ | 不帶定位器 | 3.0 |
帶定位器 | 0.4 | |
允許泄漏量L/h | 1×10-3×閥額定容量 | |
可配附件定位器：電氣閥門定位器手輪 電磁閥限位開關電/氣轉換器 空氣過濾減壓器
氣動雙座調節閥 允許壓差
供氣壓力 | 彈簧壓力 | 公稱通徑 | |||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。
氣動雙座調節閥 要外形尺寸
公通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 335 | 425 | 460 | 560 | 740 | 805 | |
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | 普通型 | 567 | 570 | 645 | 650 | 877 | 887 | 899 | 1058 | 1068 | 1110 | 1498 | 1574 |
散熱片型 | 697 | 700 | 775 | 780 | 1040 | 1050 | 1062 | 1257 | 1267 | 1309 | 1743 | 1819 | |
H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | |
D(mm) | 225 | 360 | 470 | 620 | |||||||||
重量(KG) | 33 | 35 | 47 | 51 | 98 | 111 | 148 | 236 | 292 | 433 | 760 | 920 | |
