ZJHP氣動薄膜單座調節閥 當前位置/首頁/ 產品展廳 / 調節閥

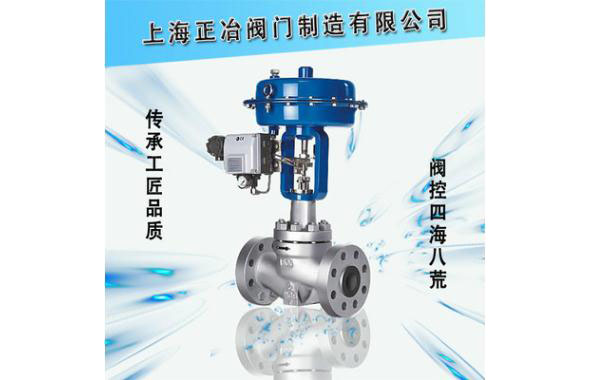

ZJHP氣動薄膜單座調節閥
 |
 |
 |
ZJHP氣動薄膜單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。ZJHP精小型氣動單座調節閥操作穩定,具有可靠的動作特性,微小的閥座泄漏、流量特性、寬大的可調范圍等特點。它必將以特殊的優點在廣泛應用中取得質量高的控制效果。產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃到+560℃范圍內多種檔次。
氣動單座調節閥 主要零件材料
零件名稱 | 材料 | 溫度范圍 |
閥體上閥蓋 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
閥芯、閥座 | 1Cr18Ni9 | -250～550℃ |
0Cr18Ni12Mo2Ti | -250～550℃ | |
填 料 | 聚四氟乙烯 | -40～200℃ |
膜 片 | 丁晴橡膠夾增強滌淪織物 | |
壓縮彈簧 | 60Si2Mn | |
膜 蓋 | A3 |
氣動單座調節閥 主要技術參數
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400-500 | |||||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與蘭博公司 | |||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
閥體材質 | PN | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
可調比R | 50:1 | |||||||||||||||||||
氣源接頭 | M16×1.5 | |||||||||||||||||||
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
氣動單座調節閥 執行機構
型號 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
面積cm2 | 350 | 350 | 560 | 900 | 1600 |
行程mm | 16 | 25 | 40 | 60 | 100 |
彈簧范圍KPa | 20～100(標準):40～200; | ||||
氣動單座調節閥 性能指標
項目 | 指標值 | 項目 | 指標值 | ||||
基本誤差0. | 不帶定位器 | ±5.0 | 始 | 氣關 | 不帶定位器 | 始點 | ±5.0 |
帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
回差0. | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
終點 | ±1.0 | ||||||
帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | ||
終點 | ±5.0 | ||||||
死區0. | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
終點 | ±1.0 | ||||||
帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 | ||||
額定行程偏差0. | ±2.5 | ||||||
氣動單座調節閥 允許壓差
開關方式 | 執行機構型號 | 彈簧范圍KPa | 氣源壓力KPa | 需要附件 | 公稱通徑(閥座直徑)mm | |||||||||||||||
25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
(10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
氣 關 | ZHA | 20～100 | 140 | P | 6.4 | 5.94 | 3.34 | 3.34 | 2.14 | |||||||||||
ZHA | 20～100 | 140 | P | 1.31 | 0.84 | 0.53 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.51 | 0.33 | 0.21 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.22 | 0.15 | 0.08 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.06 | 0.04 | |||||||||||||||
氣 開 | ZHB | 20～100 | 140 | P | 4.46 | 3.09 | 1.98 | 1.11 | 0.71 | |||||||||||
ZHB | 20～100 | 140 | P | 0.44 | 0.28 | 0.18 | ||||||||||||||
ZHB | 20～100 | 140 | P | 0.17 | 0.11 | 0.07 | ||||||||||||||
ZHB | 20～100 | 140 | P | 0.07 | 0.05 | 0.028 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.03 | 0.02 | |||||||||||||||
注：1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的大值;
3)如果允許壓差不清楚或大工作壓差超出列表范圍請與我們聯系。
氣動單座調節閥 主要外形尺寸
ZJHP氣動薄膜單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。ZJHP精小型氣動單座調節閥操作穩定,具有可靠的動作特性,微小的閥座泄漏、流量特性、寬大的可調范圍等特點。它必將以特殊的優點在廣泛應用中取得質量高的控制效果。產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃到+560℃范圍內多種檔次。
氣動單座調節閥 主要零件材料
DN | L | H | H1 | 質量 | φA | |||||||
PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | PN6 | PN40 | ||
20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
零件名稱 | 材料 | 溫度范圍 |
閥體上閥蓋 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
閥芯、閥座 | 1Cr18Ni9 | -250～550℃ |
0Cr18Ni12Mo2Ti | -250～550℃ | |
填 料 | 聚四氟乙烯 | -40～200℃ |
膜 片 | 丁晴橡膠夾增強滌淪織物 | |
壓縮彈簧 | 60Si2Mn | |
膜 蓋 | A3 |
氣動單座調節閥 主要技術參數
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400-500 | |||||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與蘭博公司 | |||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
閥體材質 | PN | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
可調比R | 50:1 | |||||||||||||||||||
氣源接頭 | M16×1.5 | |||||||||||||||||||
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
氣動單座調節閥 執行機構
型號 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
面積cm2 | 350 | 350 | 560 | 900 | 1600 |
行程mm | 16 | 25 | 40 | 60 | 100 |
彈簧范圍KPa | 20～100(標準):40～200; | ||||
氣動單座調節閥 性能指標
項目 | 指標值 | 項目 | 指標值 | ||||
基本誤差0. | 不帶定位器 | ±5.0 | 始 | 氣關 | 不帶定位器 | 始點 | ±5.0 |
帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
回差0. | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
終點 | ±1.0 | ||||||
帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | ||
終點 | ±5.0 | ||||||
死區0. | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
終點 | ±1.0 | ||||||
帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 | ||||
額定行程偏差0. | ±2.5 | ||||||
氣動單座調節閥 允許壓差
開關方式 | 執行機構型號 | 彈簧范圍KPa | 氣源壓力KPa | 需要附件 | 公稱通徑(閥座直徑)mm | |||||||||||||||
25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
(10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
氣 關 | ZHA | 20～100 | 140 | P | 6.4 | 5.94 | 3.34 | 3.34 | 2.14 | |||||||||||
ZHA | 20～100 | 140 | P | 1.31 | 0.84 | 0.53 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.51 | 0.33 | 0.21 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.22 | 0.15 | 0.08 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.06 | 0.04 | |||||||||||||||
氣 開 | ZHB | 20～100 | 140 | P | 4.46 | 3.09 | 1.98 | 1.11 | 0.71 | |||||||||||
ZHB | 20～100 | 140 | P | 0.44 | 0.28 | 0.18 | ||||||||||||||
ZHB | 20～100 | 140 | P | 0.17 | 0.11 | 0.07 | ||||||||||||||
ZHB | 20～100 | 140 | P | 0.07 | 0.05 | 0.028 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.03 | 0.02 | |||||||||||||||
注：1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的大值;
3)如果允許壓差不清楚或大工作壓差超出列表范圍請與我們聯系。
氣動單座調節閥 主要外形尺寸
DN | L | H | H1 | 質量 | φA | |||||||
PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | PN6 | PN40 | ||
20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
