ANSI美標法蘭閘閥當前位置/首頁/ 產品展廳 / 閘閥

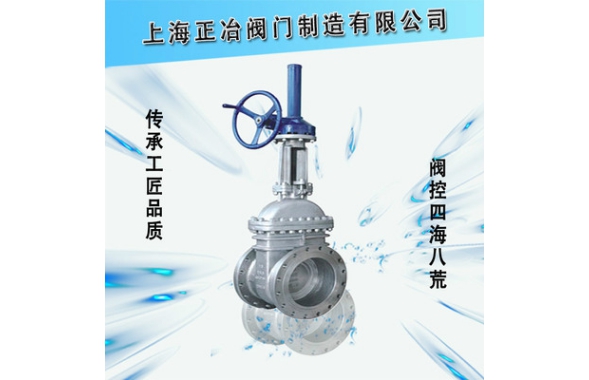

ANSI美標法蘭閘閥

【ANSI美標法蘭閘閥-產品說明】

①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。
②結構緊湊、體積小、剛性好、密封可靠。
③關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
④公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級150～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。
⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。
⑥閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。

【ANSI美標法蘭閘閥-產品標準】

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力溫度等級	試驗與檢驗
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

【ANSI美標法蘭閘閥-壓力試驗】

公稱壓力	強度試驗		水密封試驗		氣密封試驗
公稱壓力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

【ANSI美標法蘭閘閥-主要零件材料】

殼體	ASTM A216WCB								ASTMA351 CF8
閘板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
閥桿	F6a			F304		F316		Monel	F304
閘板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
殼體	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閘板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閥桿	F304L					F316			F316L
閘板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
閥座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL

【ANSI美標法蘭閘閥-主要外形尺寸】

ANS1 Class150
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	36	40	42
L	RF	178	191	203	29	267	292	330	356	381	406	432	457	508	559	610	610	660	711	762	787
L	BW	216	241	283	305	403	419	457	502	572	610	660	711	813	864	914	914	965	1016	1067	1118
手動	H1	400	490	510	585	775	955	1160	1375	1570	1765	1980	-	-	-	-	-	-	-	-	-
手動	Do	200	200	250	300	350	350	400	450	500	600	700	-	-	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	-	-	-	-	1668	1920	2115	2215	2600	2908	3046	3136	3293	3726	4060	4229
電動	H3	-	-	-	-	-	-	-	-	1668	1920	2115	2215	2600	2908	3046	3136	3293	3726	4060	4229
ANS1 Class300
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	36	40	42
L	RF	216	241	283	305	406	419	457	502	762	838	914	991	1143	1245	1346	1697	1524	1727	-	-
L	BW	216	241	283	305	406	419	457	502	762	838	914	991	1143	1245	1346	1697	1524	1727	-	-
手動	H1	470	525	535	635	805	1025	1230	1460	1645	-	1840	-	-	-	-	-	-	-	-	-
手動	Do	200	200	300	300	350	400	450	500	600	-	600	-	-	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	-	-	-	-	-	-	1935	2155	2572	2908	3100	3135	3293	-	-	-
電動	H3	-	-	-	-	-	-	-	-	-	-	1935	2155	2572	2908	3100	3135	3293	3754	4120	4530

ANS1 Class600
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30
L	RF	292	330	356	432	559	660	787	838	889	990	1092	1194	1397	1448	1549	1651
L	BW	292	330	356	432	559	660	787	838	889	990	1092	1194	1397	1448	1549	1651
手動	H1	474	530	547	703	913	1077	1276	1499	-	-	-	-	-	-	-	-
手動	Do	250	250	300	350	450	500	600	680	-	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	-	-	-	1470	16250	2089	2211	2616	2921	2960	3050	3112
電動	H3	-	-	-	-	-	-	-	1470	16250	2089	2211	2616	2921	2960	3050	3112

ANS1 Class900
NPS		2	21/2	3	4	6	8	12	14	16	18	20	24
L	RF	368	419	381	457	610	737	965	1029	1130	1217	1321	1549
L	BW	368	419	381	457	610	737	-	-	-	-	-	-
手動	H1	620	705	695	825	1065	1318	-	-	-	-	-	-
手動	Do	300	350	350	400	500	600	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	800	940	1691	1877	2143	2310	2750	3150
電動	H3	-	-	-	-	800	940	1691	1877	2143	2310	2750	3150

ANS1 Class1500
NPS		2	3	4	6	8	10	12	14	16	18	20	24
L	RF	371	473	549	-	-	-	-	-	-	-	-	-
L	BW	-	-	-	-	-	-	-	-	-	-	-	-
手動	H1	614	705	927	1191	1524	1854	2184	2216	-	-	-	-
手動	Do	-	-	-	-	-	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	1191	1524	1854	2184	-	-	-	-	-
電動	H3	-	-	-	1191	1524	1854	2184	2216	2316	2620	2840	3310

ANS1 Class2500
NPS		2	3	4	6	8	10	12
L	RF	451	578	673	914	1022	1270	1422
L	BW	451	578	673	914	1022	1270	1422
手動	H1	630	890	-	-	-	-	-
手動	Do	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	-	-	-
電動	H3	-	-	191	1347	1445	1692	1914
