氧氣截止閥 產品說明

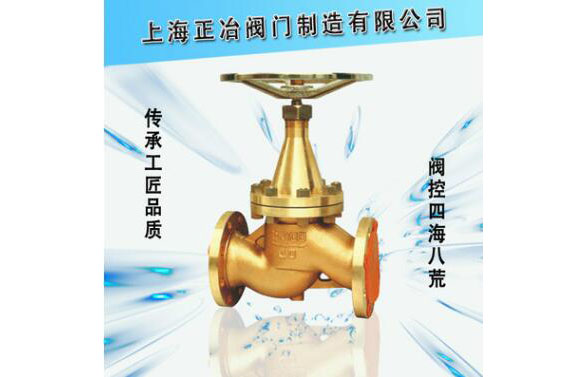

JY41W/Y氧氣截止閥

是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以可靠和性能優良為設計原則，并參照中華人民共和國冶金工業部制定的《氧氣規程》的規定而設計、制造的確保氧氣管網運行的專用閥門。主體材料選用不銹鋼或阻燃性好銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂，并標有明顯的禁油標記。在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。按照冶金工業部《鋼鐵企業氧氣管網的若干技術規定》的規定采用截止閥。

主體材料選用不銹鋼或阻燃性好的銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂，并標有明顯的禁油標記。

在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。

上海正冶閥門制造有限公司生產的氧氣管路專用閥，自投放市場以來深受各大、中型鋼鐵廠、制氧廠、石化廠氧氣管網的信賴!

結構特點

一、對于公稱壓力PN≥1．6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的運行，同時也減小了操作力矩。

二、介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。

三、該閥設有導靜電裝置，可避免因靜電產生火花。

四、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。

五、全部零件采用嚴格的脫脂處理

氧氣截止閥 性能參數

氧氣截止閥 主要零件材料

氧氣截止閥 主要外形尺寸

JY41W-16P JY41Y-16P JY41W-16T 氧氣截止閥
