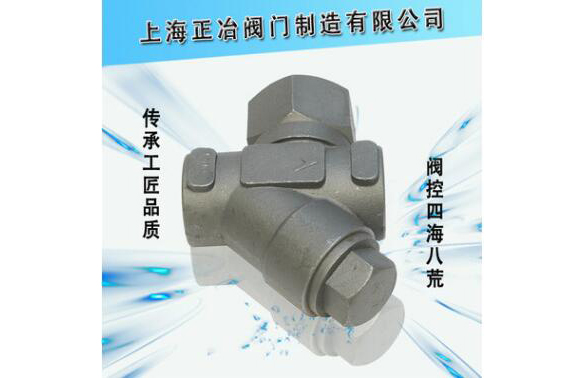

CS19H、CS69H熱動力式Y(jié)型蒸汽疏水閥
 |
 |
 |
CS19H、CS69H熱動力式Y(jié)型蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。
性能參數/主要零部件材料表
工作壓力范圍 | 0.05-6.4MPa | 允許溫度 | 325℃ |
閥體、閥蓋 | WCB/304 | 閥片 | 2Cr13/304 |
閥座 | 2Cr13/304 | 過濾網 | 不銹鋼 |
主要外形連接尺寸
型號 | 公稱通徑 | L | H | H1 | ? |
CS19H-16/25/40 CS69H-16/25/40 | 15 | 90 | 110 | 50 | 53 |
20 | 90 | 112 | 52 | 53 | |
25 | 90 | 118 | 56 | 53 | |
32 | 130 | 160 | 81 | 77 | |
40 | 130 | 160 | 81 | 77 | |
50 | 150 | 195 | 95 | 80 |
